Dak-wandaansluitingen met PROMATECT®-100
De WBDBO eis (Weerstand tegen BrandDoorslag en BrandOverslag) is onderdeel van het Bouwbesluit en geeft aan hoe lang het duurt voordat een brand door kan slaan van het ene naar een ander compartiment. Om te voldoen aan de WBDBO eis kan je een dak-wandaansluiting toepassen. Dit is een aansluiting tussen een dragende wand en een geprofileerd stalen dak of houten dak. Het speelt een belangrijke rol bij de compartimentering van gebouwen. Promat heeft verschillende oplossingen getest die brandwerend zijn en die voldoen aan de eisen van rookdoorlatendheid volgens NEN 6075 (Sa en S200). Hiermee voorkom je brandverspreiding en waarborg je de veiligheid van mensen en eigendommen.
Hieronder worden verschillende oplossingen toegelicht voor brandwerende dak-wandaansluitingen in de compartimentering van gebouwen. Het gaat om aansluitingen met geprofileerde stalen daken met PROMATECT®-100 met een dikte van 12 mm en 20 mm.
PROMATECT®-100 12 mm breed, 495 mm aan beide zijden, EI 30 t/m EI 90 en Sa en S200
PROMATECT®-100 20 mm breed, 600 mm aan één zijde naar keuze, EI 30
Als de brand slechts vanaf één zijde mag worden beschouwd, dan is de brandwerendheid EI 120 als de beplating aan de niet-verhitte zijde wordt gemonteerd. Ook wordt voldaan aan Sa en S200.
PROMATECT®-100 20 mm breed, 600 mm aan beide zijden, EI 120 en Sa en S200
Naast de strook PROMATECT®-100 bestaan de details voor de aansluitingen met de geprofileerde stalen daken uit een aantal andere voorzieningen die boven- en onderdaks nodig zijn om branddoorslag en brandoverslag te voorkomen. Zo is bijvoorbeeld uit een test gebleken dat de cannelurevulling bovendaks van groot belang is. Zonder deze cannelurevulling wordt door stroming van hete gassen het thermisch criterium snel overschreden, zelfs voordat er 20 minuten verstreken zijn. Daarnaast is een onderbreking van een brandbare isolatie door een steenwol dakisolatie cruciaal, net als een ballastlaag van betontegels bij de aanwezigheid van een brandbare dakbedekking.
Overige aandachtspunten
Conform de NEN 6068 dient de aansluiting van de brandwand op het dak zodanig te zijn dat branddoorslag bij de aansluiting wordt voorkomen en dat de brandwand niet bezwijkt als een deel van het dak van de brandruimte bezwijkt. Een lichte scheidingswand kan als brandscheiding dienen als deze belast getest is met minimaal de in de praktijk voorkomende belasting en daarbij ook de gewenste brandwerendheid heeft behaald conform EN 13501-2. De staalconstructie (kolommen en liggers) die er bij vervormen en/of bezwijken voor zorgt dat de brandscheiding niet meer voldoet aan de gestelde eis, dient minimaal dezelfde brandwerendheid te hebben. Een constructeur kan bepalen welke kolommen en liggers het betreft.
Onderbouwing van de brandwerendheid
Alle opties vind je terug in een rapport van Efectis, zodat je eenvoudig de optimale keuze maakt en gemakkelijk kunt aantonen dat jouw variant voldoet aan de eisen van brandwerendheid en rookdoorlatendheid conform NEN 6075.
Aansluitingen met platte en hellende houten daken met PROMATECT®-100, dikte 12 mm
Ook voor platte en hellende houten daken heeft Promat geteste constructies.

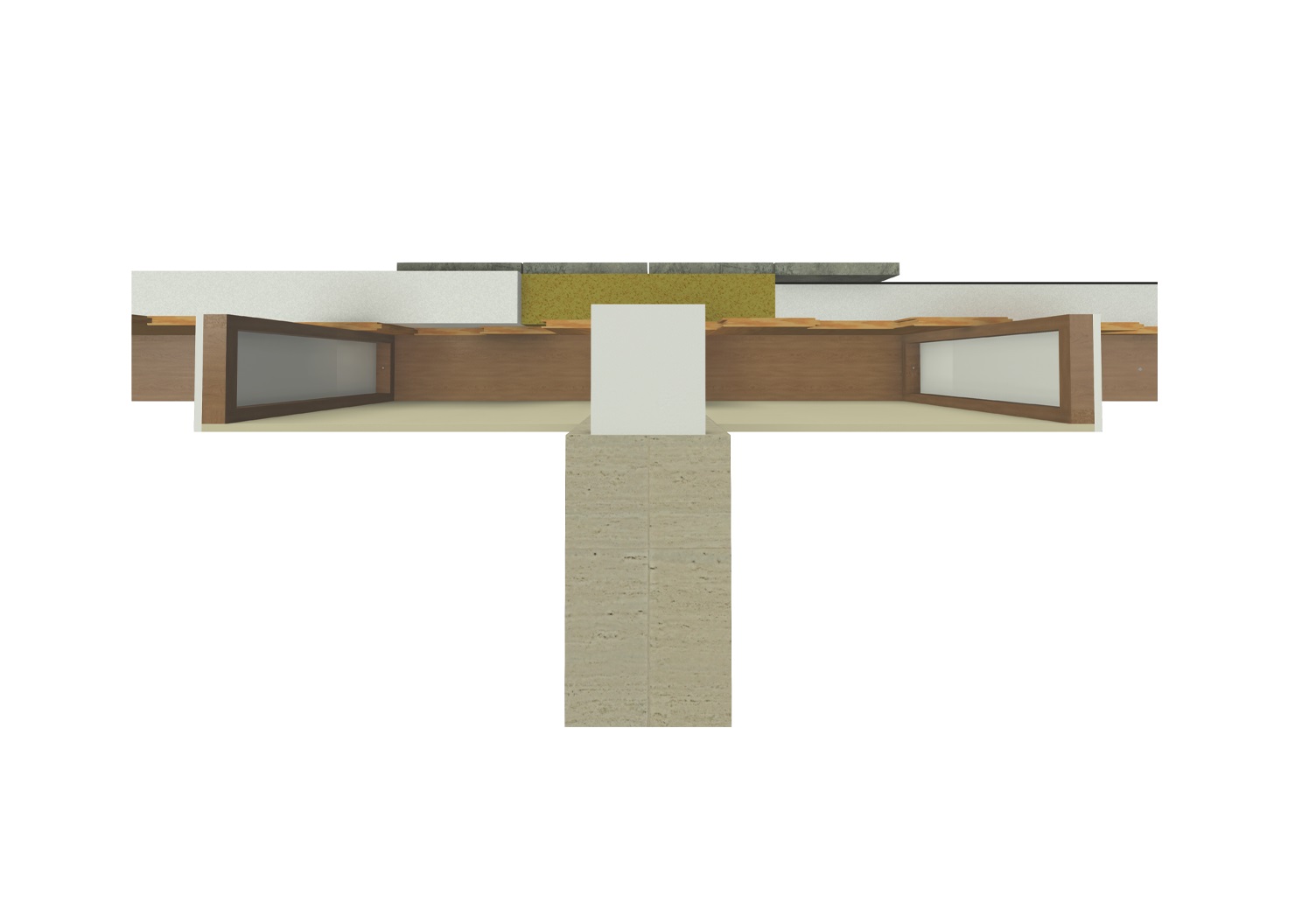

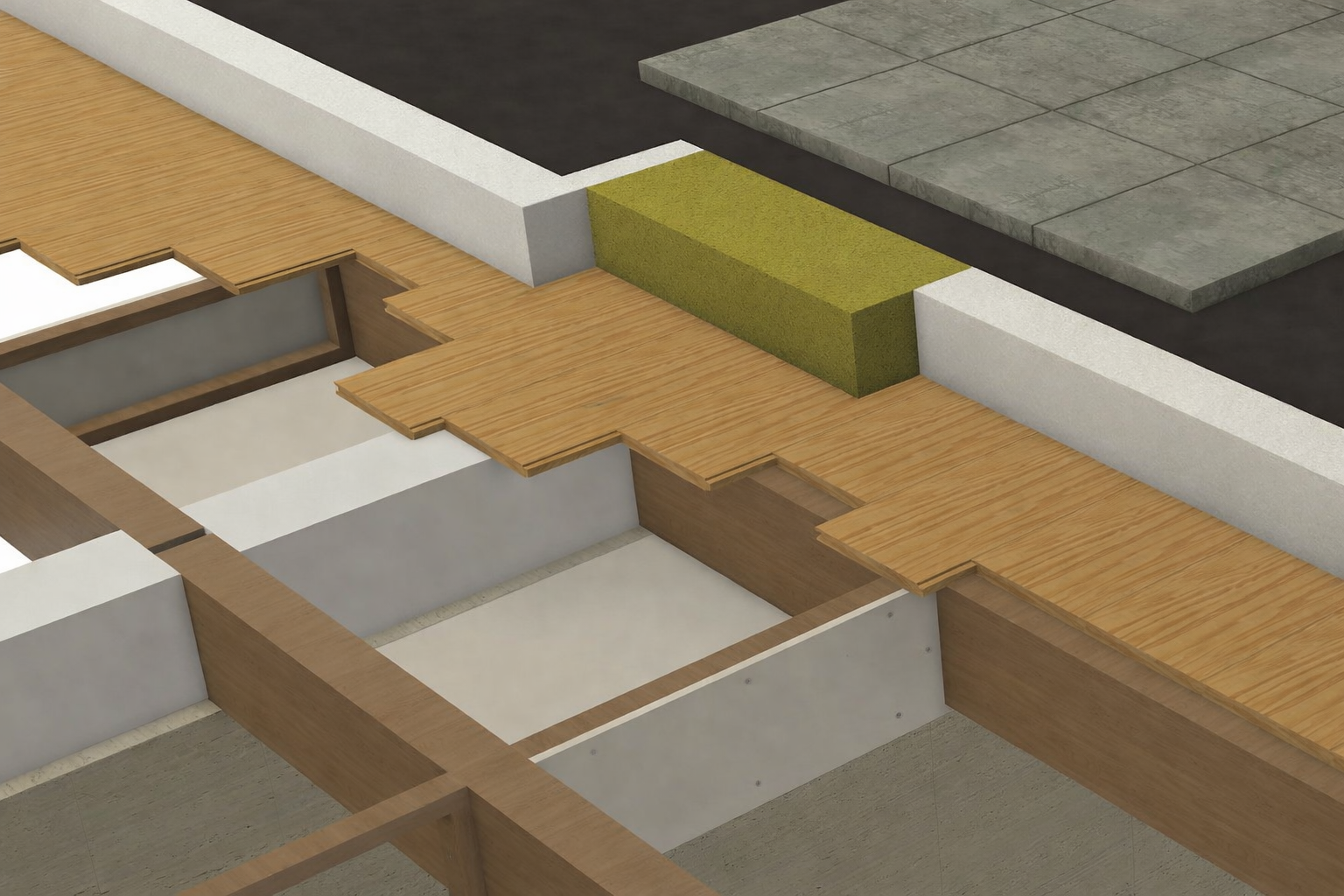

Voor platte daken

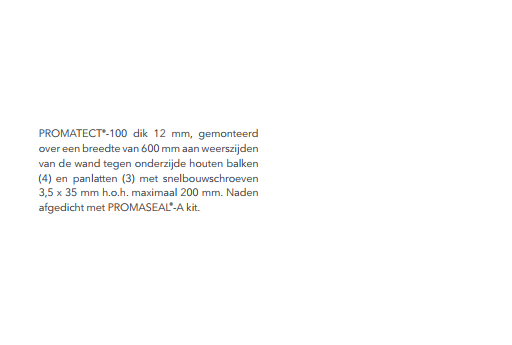

Monteer PROMATECT®-100-platen van 12 mm dik over een breedte van 600 mm aan weerszijden van de wand, tegen de onderzijde van de houten balken en panlatten met snelbouwschroeven 3.5 x 35 mm en een h.o.h. van maximaal 200 mm. Dicht dit daarna af met PROMASEAL®-A kit. Bekijk het systeemblad voor een volledige omschrijving.

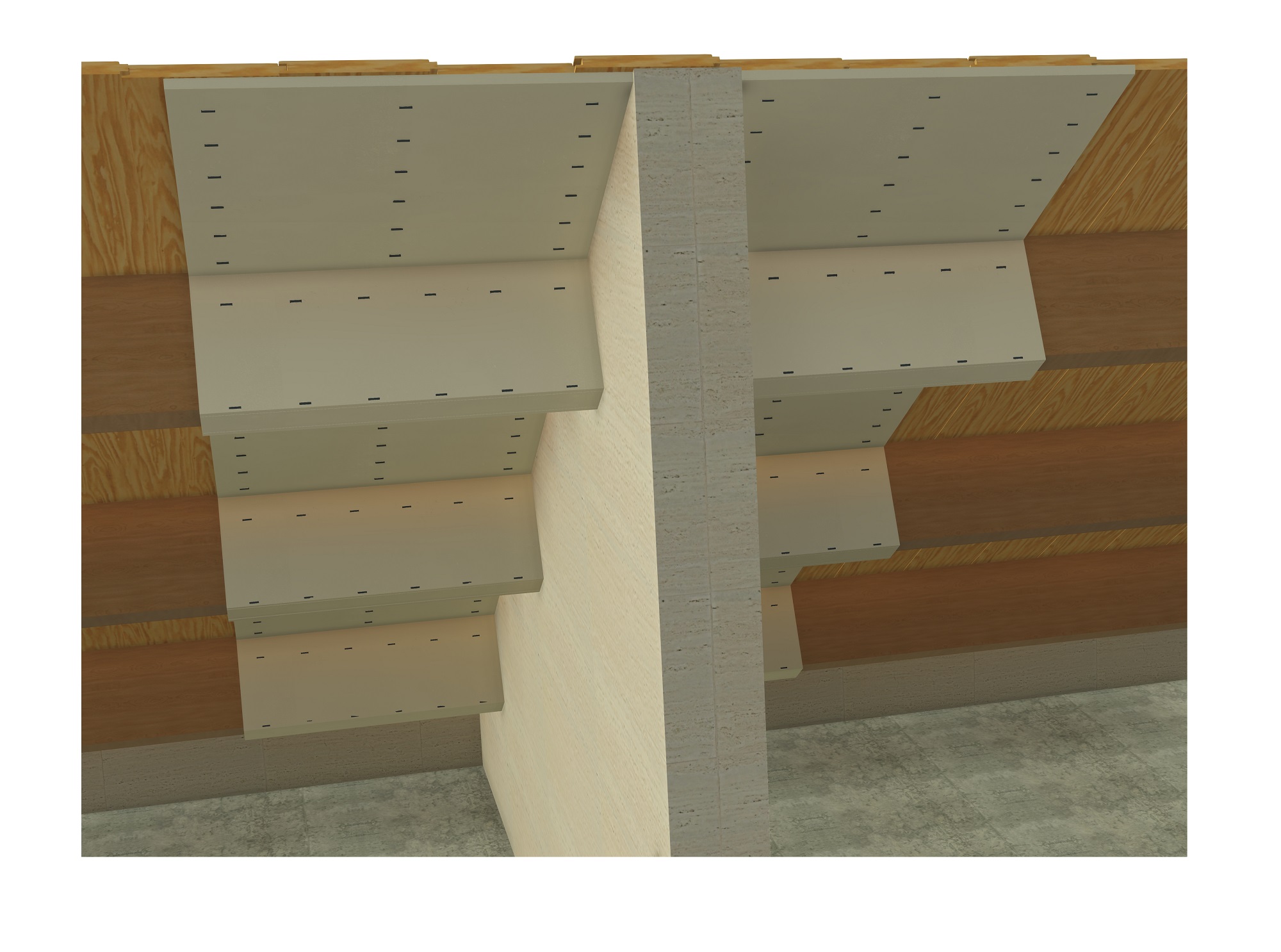

Voor hellende daken
Monteer PROMATECT®-100-platen van 12 mm dik over een breedte van 600 mm aan weerszijden van de wand, rechtstreeks tegen de onderzijde van het houten dakbeschot en de gordingen met nieten van 14 - 25 mm en een h.o.h. van 100 mm. Bekijk het systeemblad voor een volledige omschrijving.
